Shen Zhen Ke Gu Technology Co., Ltd bietet kleine 12-mm-Getriebemotoren mit hoher Leistung für jede Branche. Beste Qualität garantiert. OEM- und ODM-Getriebemotoren. Getriebemotoren in verschiedenen Sondergrößen für die Auslegung Ihrer Prototypenanwendungen. Sie können ein kostenloses Angebot für Getriebemotoren erhalten, indem Sie das untere Formular verwenden. Teilen Sie uns einfach mit, an welchem Getriebemotormodell Sie interessiert sind, oder teilen Sie uns das Drehmoment, die Geschwindigkeit, die Untersetzung, die Spannung und die Größe mit, die Sie für die Motoren mit Getriebe benötigen.

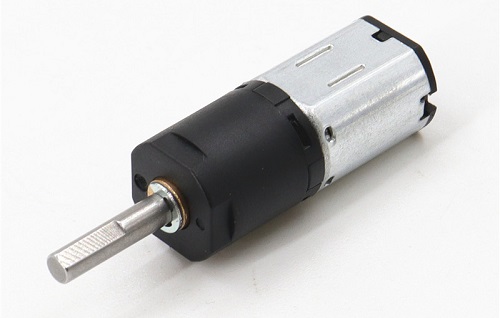

Mini 12mm Planetenuntersetzungsgetriebemotor
1. Nennspannung: 3.0-6V
2. Leerlaufdrehzahl: 40-150 U/min
3. Leerlaufstrom: 40 mA
4. Nennlastgeschwindigkeit: 35-130 U/min
5. Nennlaststrom: 100 mA
Anwendung:
Smart Locks: Türschloss, Fingerabdruckschloss, Express-Schrankschloss, Fahrradschloss
Haushaltsgeräte: Lockenwickler
Finanzielle medizinische Ausrüstung: 3Doodler, Projektor
Industrieausrüstung: Luftschalter
Intelligenter Roboter: Mechanischer Arm, UAV (Unmanned Aerial Vehicle), Serviceroboter

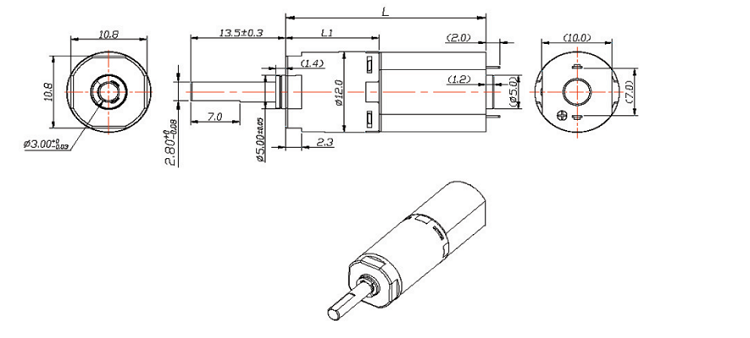

Zeichnung Kunststoff Getriebemotor
|
Outer diameter |
12mm |
|
|
Material |
Plastic |
|
|
Direction of rotation |
cc&ccw |
|
|
Gear backlash |
≤3° |
|
|
Bearing |
Porous Bearing |
Rolling bearing |
|
Axial endplay |
≤0.3mm |
≤0.2mm |
|
Radial loading on output shaft |
≤5N |
≤10N |
|
Operating temperature range |
-20……+85℃ |
|
|
Gearbox stages: |
1 |
2 |
3 |
4 |
|
Reduction Ratio |
4/6 |
16/24/36 |
64/96/144/216 |
256/384/576/864/1296 |
|
Max Rated Torque （gf.cm max） |
1300 |
1300 |
1300 |
1300 |
|
Max Instant Torque （gf.cm max） |
4000 |
4000 |
4000 |
4000 |
|
Gearbox efficiency |
85 |
73 |
65 |
58 |
|
Length |
9.5 |
13.3 |
17.1 |
20.9 |
Motor specifications:
|
Motor specifications |
|
|
Motors(Optional) |
DC brush motor， DC brushless motor， Stepper motor |
|
Voltage(Optional) |
3-24V |
|
Input speed |
≤30000rpm |
|
Current |
250MA max |
Performance Data:
|
Model |
Typical Application Parameters |
Max Rated Torque of Gear Box |
Max Instant Torque of Gear Box |
Gear Ratio |
Gear Box Length |
|||||||
|
Rated |
At No Load |
At Rated Load |
Overall Length |
|||||||||
|
Voltage |
Speed |
Current |
Speed |
Current |
Torque |
|||||||
|
VDC |
rpm |
mA(MAX) |
rpm |
mA(MAX) |
gf.cm |
mN.m |
mm |
gf.cm |
gf.cm |
mm |
||
|
KG-12PN20-4 |
3.0 |
2923 |
85 |
2500 |
130 |
6 |
0.6 |
24.5 |
200 |
500 |
4 |
9.5 |
|
KG-12PN20-6 |
3.0 |
1948 |
85 |
1667 |
130 |
10 |
1.0 |
200 |
500 |
6 |
||
|
KG-12PN20-16 |
3.0 |
717 |
90 |
625 |
130 |
18 |
1.8 |
28.3 |
400 |
800 |
16 |
13.3 |
|
KG-12PN20-24 |
3.0 |
478 |
90 |
417 |
130 |
27 |
2.6 |
400 |
800 |
24 |
||
|
KG-12PN20-36 |
3.0 |
319 |
90 |
278 |
130 |
41 |
4.0 |
400 |
800 |
36 |
||
|
KG-12PN20-64 |
3.0 |
174 |
90 |
156 |
135 |
54 |
5.3 |
32.1 |
600 |
1200 |
64 |
17.1 |
|
KG-12PN20-96 |
3.0 |
116 |
90 |
104 |
135 |
81 |
7.9 |
600 |
1200 |
96 |
||
|
KG-12PN20-144 |
3.0 |
77 |
90 |
69 |
135 |
122 |
11.9 |
600 |
1200 |
144 |
||
|
KG-12PN20-216 |
3.0 |
52 |
90 |
46 |
135 |
182 |
17.9 |
600 |
1200 |
216 |
||
|
KG-12PN20-256 |
3.0 |
44 |
95 |
39 |
135 |
162 |
15.9 |
35.9 |
850 |
1700 |
256 |
20.9 |
|
KG-12PN20-384 |
3.0 |
29 |
95 |
26 |
135 |
243 |
23.8 |
850 |
1700 |
384 |
||
|
KG-12PN20-576 |
3.0 |
19 |
95 |
17 |
135 |
365 |
35.7 |
850 |
1700 |
576 |
||
|
KG-12PN20-864 |
3.0 |
13 |
95 |
12 |
135 |
547 |
53.6 |
850 |
1700 |
864 |
||
|
KG-12PN20-1296 |
3.0 |
9 |
95 |
8 |
135 |
820 |
80.4 |
850 |
1700 |
1296 |
||
Die obigen Spezifikationen können ohne vorherige Ankündigung geändert werden, dienen nur als Referenz und können je nach Anforderungen angepasst werden.
Die Metallabtriebswelle ist besser zu verwenden, wenn ein kleines Drehmoment erforderlich ist, keine radiale Belastung vorhanden ist oder über eine Kupplungsverbindung.
